Description

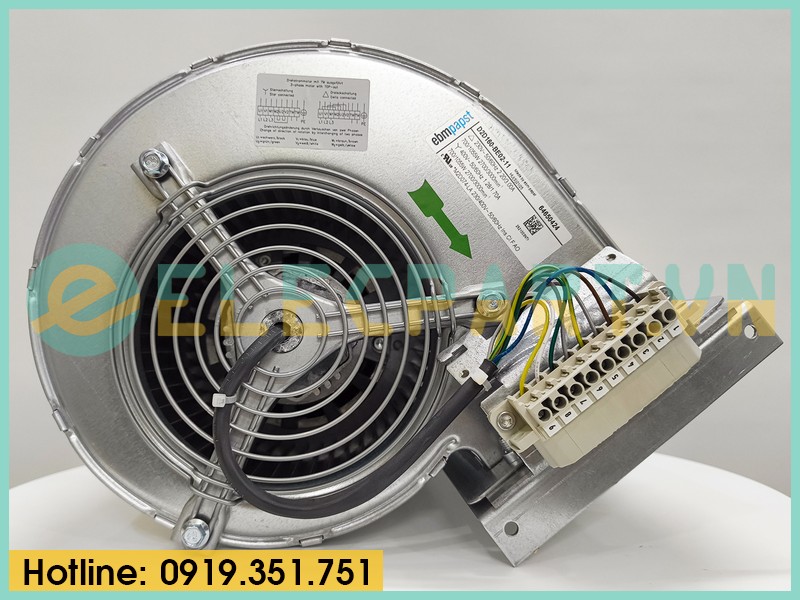

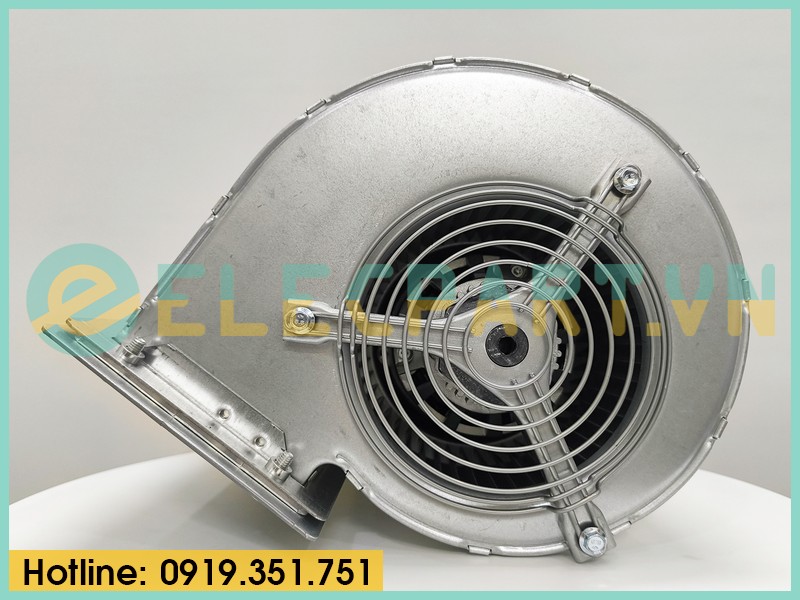

Quạt EBMPAPST D2D160-BE02-11, 230/400VAC, 160mm
1. Thông tin sản phẩm
| Mã quạt | D2D160-BE02-11 |
| Thương hiệu | EBMPAPST (Đức) |
| Loại quạt | Quạt ly tâm lồng sóc hút hai phía, cánh cong về trước |
| Động cơ | M2D074-LA |
| Pha | 3~ |
| Điện áp | 230/400VAC |
| Wiring | Δ/Y |
| Tần số | 50/60Hz |
| Công suất | 700/1055W |
| Tốc độ | 2700/3000 vòng/phút |
| Lưu lượng gió | 1575/1740 m³/h |
| Loại vòng bi | Bạc đạn (ball bearing) |
| Operating Temperature | -40~+80˚C |

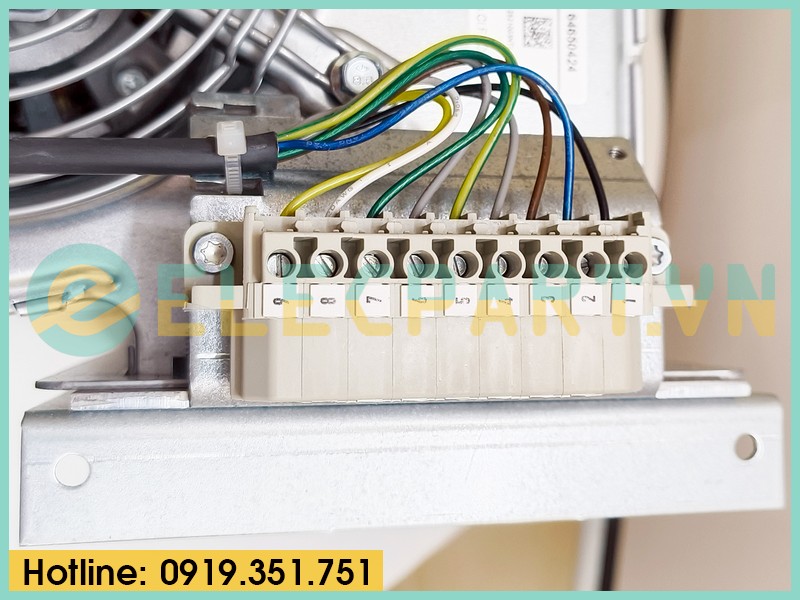

| Dây kết nối | Quick connect Terminal |

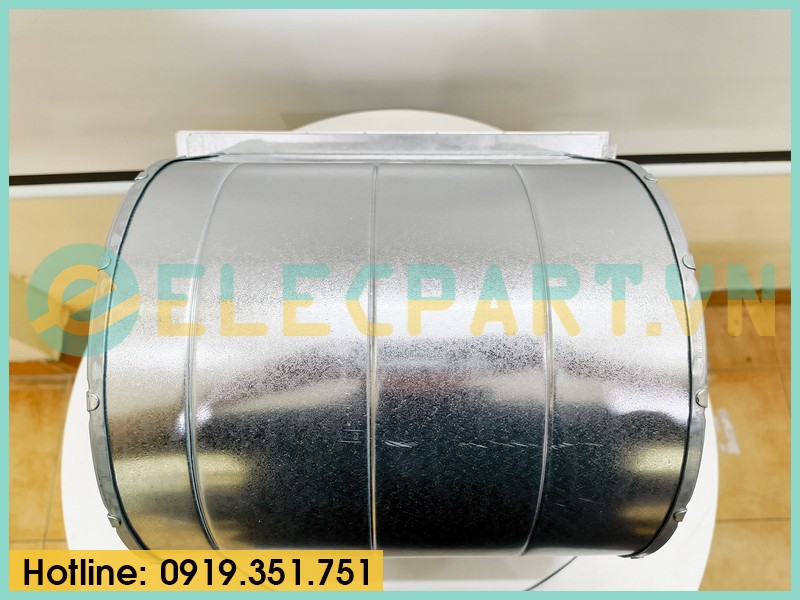

| Housing material | Sheet steel, hot-dip galvanized |
| Kích thước | 225mm(Depth)x332mm(Width)x241mm(Height) |
| Khối lượng | 10.97kg |
| Xuất xứ | Hungary |
Ứng dụng: Quạt lồng sóc EBMPAPST D2D160-BE02-11 được ứng dụng cho FCU, AHU, hộp cấp khí tươi, quạt hút ống gió và tủ điện công suất lớn.Quạt được ứng dụng trong làm mát, giải nhiệt cho các biến tần ABB, SIEMENS,…






Ưu điểm của quạt EBMPAPST D2D160-BE02-11
- Quạt lồng sóc hút hai phía: lưu lượng lớn trong kích thước gọn, có sẵn vỏ xoắn và miệng thổi, dễ lắp vào máy và nối ống gió.
- Động cơ 2 cực: tốc độ cao, tạo áp suất tốt để đẩy gió qua dàn tản nhiệt, lọc và ống gió.
- Động cơ rotor ngoài nằm trong bánh cánh, được cân bằng sẵn tại nhà máy, vận hành ổn định, ít rung.
- Động cơ 3 pha 230/400V, không cần tụ, khởi động khỏe.
- Hàng chính hãng ebm-papst (Đức), thay thế đúng mã cho quạt zin trên thiết bị.
Ứng dụng chi tiết
- Quạt cấp gió cho FCU, AHU cỡ nhỏ và hộp cấp khí tươi
- Quạt hút ống gió, máy lọc khí, rèm khí
- Giải nhiệt tủ điện, tủ biến tần công suất lớn
- Máy móc, thiết bị công nghiệp có sẵn nguồn 3 pha
Các mã quạt lồng sóc EBMPAPST cùng dòng
| Mã quạt | Cánh | Điện áp | Công suất | Lưu lượng |
|---|---|---|---|---|
| D2E133-AM47-01 | Φ133mm | 1~ 230V | 190/200W | 710/565 m³/h |
| D2E133-AM47-23 | Φ133mm | 1~ 230V | 190/200W | 710/565 m³/h |
| D2E133-AM47-C3 | Φ133mm | 1~ 230V | 190/200W | 710/560 m³/h |
| D2E133-DM47-23 | Φ133mm | 1~ 230V | 175/185W | 760/480 m³/h |
| D2E146-AP47-02 | Φ146mm | 1~ 230V | 300/330W | 970/700 m³/h |
| D2E146-AP47-43 | Φ146mm | 1~ 230V | 300/330W | 970/700 m³/h |
| D2E160-AH02-15 | Φ160mm | 1~ 230V | 550/790W | 1200/1095 m³/h |
| D4E180-CA02-02 | Φ180mm | 1~ 230V | 380/495W | 2158/2183 m³/h |
| D4E180-CA02-36 | Φ180mm | 1~ 230V | 380/540W | 2155/2180 m³/h |
| D4E200-CA02-02 | Φ200mm | 1~ 230V | 490/525W | 2375/2050 m³/h |
| D4E250-CA01-01 | Φ250mm | 1~ 230V | 1250/1285W | 3770/3110 m³/h |
Xem thêm cách đọc mã và bảng chọn đầy đủ trong bài quạt lồng sóc EBMPAPST D2E, D4E, D2D. Nếu cần quạt ly tâm cánh cong ngược, xem bài quạt ly tâm EBMPAPST R2E, R2D, R4E.
Tư vấn chọn đúng mã quạt
Các mã cùng phần đầu có thể khác nhau về kiểu dây, giắc cắm, bích bắt hoặc hướng miệng thổi. Hãy gửi ảnh tem quạt và ảnh vị trí lắp qua Zalo 0966.112.712, kỹ thuật ELECPART.VN sẽ đối chiếu và báo đúng mã D2D160-BE02-11 hoặc mã thay thế phù hợp.
Lưu ý khi lắp đặt
- Không chạy thử quạt khi chưa lắp vào hệ thống: quạt cánh cong về trước tăng công suất khi không có trở lực, có thể quá dòng và làm bảo vệ nhiệt ngắt.

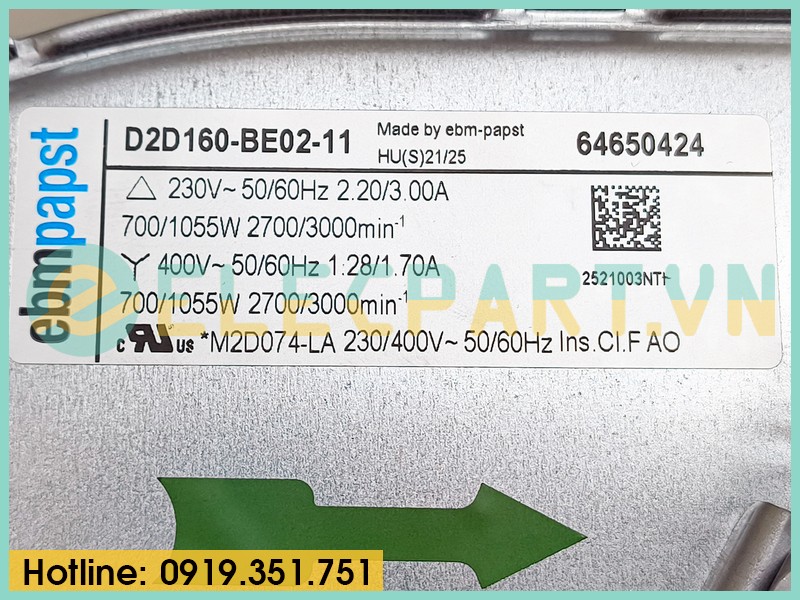

- Kiểm tra đúng điện áp 3 pha 230/400V, đấu sao/tam giác theo sơ đồ trên tem trước khi cấp nguồn.
- Nếu quạt quay ngược chiều, đảo hai trong ba pha cấp vào động cơ.
- Lắp đúng chiều quay và hướng miệng thổi theo vị trí của quạt cũ.
- Vệ sinh bánh cánh lồng sóc định kỳ vì lá cánh nhỏ, dễ bám bụi làm giảm lưu lượng và gây rung.
Câu hỏi thường gặp
Quạt D2D160-BE02-11 dùng điện gì?
Quạt dùng điện 3 pha 230/400VAC 50/60Hz, không cần tụ.
Quạt có bảo hành không?
Hàng chính hãng, bảo hành 12 tháng, có sẵn tại kho TP.HCM, giao hàng toàn quốc.
2. Thời gian giao hàng và điều khoản sản phẩm
2.1. Thời gian giao hàng
- Đối với hàng có sẵn: Giao hàng trong vòng 02-10 ngày (tùy theo khu vực và tỉnh thành)
- Đối với hàng đặt: Theo thời gian giao hàng trong file báo giá
2.2. Điều khoản thanh toán
- Đối với hàng có sẵn: Thanh toán 100% trước khi giao hàng hóa và chứng từ
- Đối với hàng đặt: Tạm ứng 50% xác nhận đặt hàng và 50% khi có thông báo giao hàng
2.3. Điều khoản bảo hành
Thiết bị trên sẽ không được bảo hành khi sử dụng, vận hành, bảo dưỡng không đúng theo các quy định của nhà sản xuất và do các nguyên nhân bất khả kháng như: Thiên tai, hoả hoạn, môi trường, phá hoại hay tem niêm phong bảo hành bị xé rách…
3. Cam kết về sản phẩm
Sản phẩm do ELECPART.VN phân phối đều đi kèm cam kết bán hàng chính hãng 100%, bảo hành 12 tháng 1 đổi 1.
4. Tư vấn và hướng dẫn mua hàng:
- Zalo/WhatsApp/Mob : +84.966.112.712
- Email: [email protected]
- Địa chỉ: 42/59 Nguyễn Minh Hoàng, Phường Bảy Hiền, TP.HCM
#D2D160-BE02-11; #quat-D2D160-BE02-11; #fan-D2D160-BE02-11; #ebmpapst-D2D160-BE02-11; #ebm-papst-D2D160-BE02-11; #D2D160BE0211; #quat-chinh-hang; #quat-tu-dien; #quat-hut-tu-dien; #quat-bien-tan; #quat-duc; #quat-400v; #ebmpapst-400v; #quat-160mm; #ebmpapst-160mm; #quat-dien-lanh; #quat-230v; #ebmpapst-230v;
